光電光纖滑環在衛星雷達系統中的應用
日期:
2018-09-01
點擊:
8551
屬于:
滑環結構原理
本文對電滑環和光電組合滑環進行了簡單的對比分析 ,介紹了多通道光電光纖組合滑環的實現原理 ,并針對某雷達系統光電混合信號的傳輸要求,探討了光電組合式滑環的設計方案。
滑環在雷達系統中承擔著旋轉天線端與固定基座間信號傳輸?shù)墓δ?,隨著雷達系統的復雜化發展,傳統形式的電滑環由于數據傳輸量的限制,已不能滿足系統傳輸需求,而光纖傳輸技術具有傳輸容量大、傳輸性能好等優點,光纖旋轉連接器 (又稱
光纖滑環
) 可實現旋轉端與固定端的光信號連接,它的應用可以彌補電滑環的不足。但考慮到可靠性及可實施性,一些功率信號、中頻信號還需采用傳統電滑環來傳輸 ,所以光電組合滑環在現代雷達系統中得到了應用。
1.電滑環與光纖滑環的對比分析
1.1 電滑環
電滑環通過機械觸點來實現旋轉端與固定端的信號連接 ,其應用 范圍廣,技術成熟,但這種連接方式存在接觸點壓力控制 困難的問題,壓力過大會導致觸點磨損嚴重,使用壽命下降,轉動力矩過大;壓力不足會造成接觸不可靠,動態電阻變化過大,信號傳輸質量下降。 另外 電滑環的體積與數據傳輸量成正比,數據量越大,需要傳輸路數越多,體積就越龐大,很難滿足現代雷達的小型化設計要求。
1.2
光纖滑環

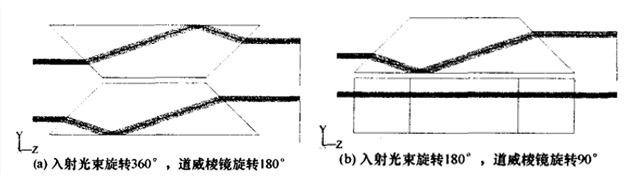

光纖滑環是實現旋轉端與固定端光信號連續傳輸?shù)臉屑~,是一種精密的光學傳輸器件,目前應用的光纖滑環有單通道和多通道之分 ,單通道要求單路同軸對準,實現原理簡單,多通道光纖滑環則需要通過光路折轉來實現光信號的連續傳輸 。 目前大多數多通道光纖滑環的實現原理都基于道威棱鏡 的光傳輸特性,如圖1所示,當?shù)劳忡R自身轉速為輸入平行光束繞其轉軸旋轉轉速的一半時,經過道威棱鏡輸出的光束位置不變,因此只要保證2:1的傳動關系,就可實現多路光信號的旋轉傳輸。
圖1:道威棱鏡光速傳播原理圖 光纖滑環旋轉端與固定端的信號傳輸屬于非接觸式,不存在磨損問題,具有使用壽命長、免維護等優點。 另外通過信號處理,一路光纖滑環通道可以同時混合傳輸模擬信號和數字信號,相比電滑環其傳輸數據量大,通道利用率高。 但由于光纖滑環傳動精度要求較高,裝調復雜困難,國內只有少數廠家研制出四通道多模光纖滑環的樣機,遠未達到商業應用水平,目前國內所使用的多通道光纖滑環主要依賴進口。
2.某雷達系統中的光纖光電組合滑環
2.1 雷達數據傳輸對滑環的需求
a) 光纖通道:3 路單模光纖 ;
b ) 中頻通道:3 路 (≤120 M H z),約 2O m W ;
c) 電源通道:三相 四線,功率 300 kW,地線一環,4 0 A 。
2.2 光纖滑環信號傳輸方案
光纖滑環典型的數據傳輸方式是結合光波分復用技 ,把不同種類的信號轉變?yōu)椴煌ㄩL的光信號 ,經過光波復用技術合波到一根光纖,經光纖滑環傳輸后再經過分波技術還原信號。傳輸方式可以采用雙通道單向傳輸 ,也可以采用單通道雙向傳輸,圖2為單通道雙向傳輸原理圖 。 光 波分復用技術降低了系統對滑環路數的要求 ,但卻需要復雜的光收發模塊及復用解復用模塊,所以可以根據情況,采用多通道光纖滑環傳輸來
代替波分復用技術 。

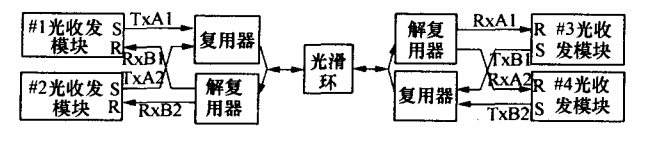

圖2單通道雙向傳輸原理圖
本雷達系統中沒有采用波分復用技術,而是使用四通道光纖滑環分多路傳輸,傳輸方案如圖3所示,三路光通道分別傳輸上行控制指令 、下行回波及BIT 信息和下行視頻信號,剩下一路 則作為備份,以備故障應急,這樣即降低了系統對光模塊的要求,又保證了整個系統的可靠性。

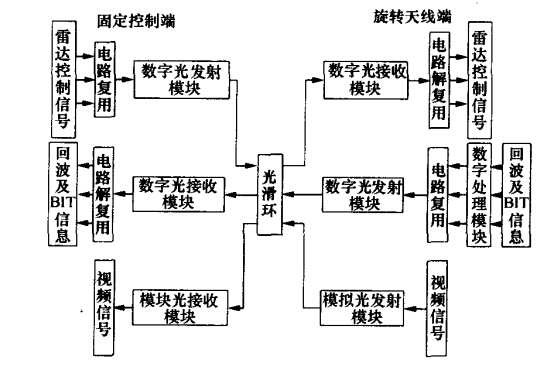

圖3某雷達光纖光電組合滑環傳輸方案
2.3 組合滑環的結構方案

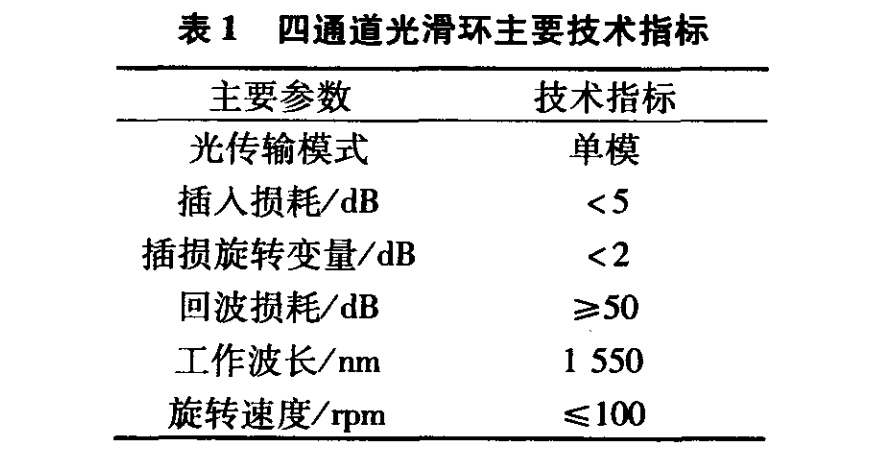

本方案中的四通道光纖滑環,經試驗驗證,可以滿足軍品使用要求,其主要技術指標見表 1,外形尺寸為∅88mm ×156mm,體積很小 。
電滑環只需實現3路中頻信號 (≤120 M H z) 和300 kW 的功率傳輸 ,所需環數少,用傳統柱式滑環的設計方法很容易實現。 但由于電源的功率比較大,單環需傳輸電流455A ,若采用單觸點單根 電纜出線的設計方案,則要求觸點大、電纜外徑大。本方案采用了多觸點及四線分流的傳輸方式 ,在滑環圓周方向均勻分布多個觸點且分四個方 向出線 ,有效減小了電滑環的外形尺寸。

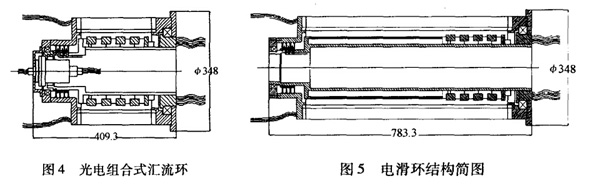

在光電滑環的組合設計上,考慮減小整體的軸向尺寸 ,本方案充分利用了中心孔,將光纖滑環套裝在其內部,結構簡圖如圖4所示。 如果系統不采用光纖滑環,直接應用傳統電滑環的傳輸形式,則需在原傳輸通道上另外增加180路小信號環,按此要求設計的電滑環結構簡圖如圖5所示,與光電組合式匯流環相比除軸向尺寸、轉動力矩大幅度增加外,信號的抗干擾能力及傳輸速率的下降大大降低了系統性能。
3 結束語 光電組合式滑環是現代雷達技術向數字化方向發展的必然需求。 相比傳統的傳輸方式 ,其結構緊湊、體積小、重量輕的特點滿足了現代雷達系統向小型化發展的技術要求;更重要的是它解決了現代數字陣雷達系統龐大數據量旋轉傳輸?shù)膯栴} ,光纖傳輸提高了雷達系統的信號傳輸性能,其優勢是不可代替的,光電組合式滑環必將在雷達系統中得到越來越廣泛的應用。
注:本文原始版權歸南京電子技術研究所所有,杭州全盛機電已支付版權費用,若轉載則侵犯知識產權!
