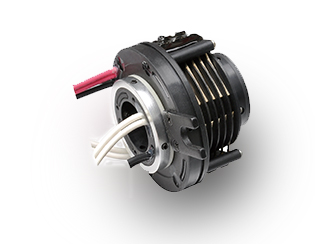

特點：風電滑環采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品； 內部結構可見；整體式便于安裝。
可選項：工作電流、電壓，工作速度，工作溫度，通道數。
典型應用：中小型風力發電機
|
類型 |
標題 |
文件大小 |
下載 |
|---|---|---|---|
|
|
1.55M |
 |
電氣技術指標
|
參數 |

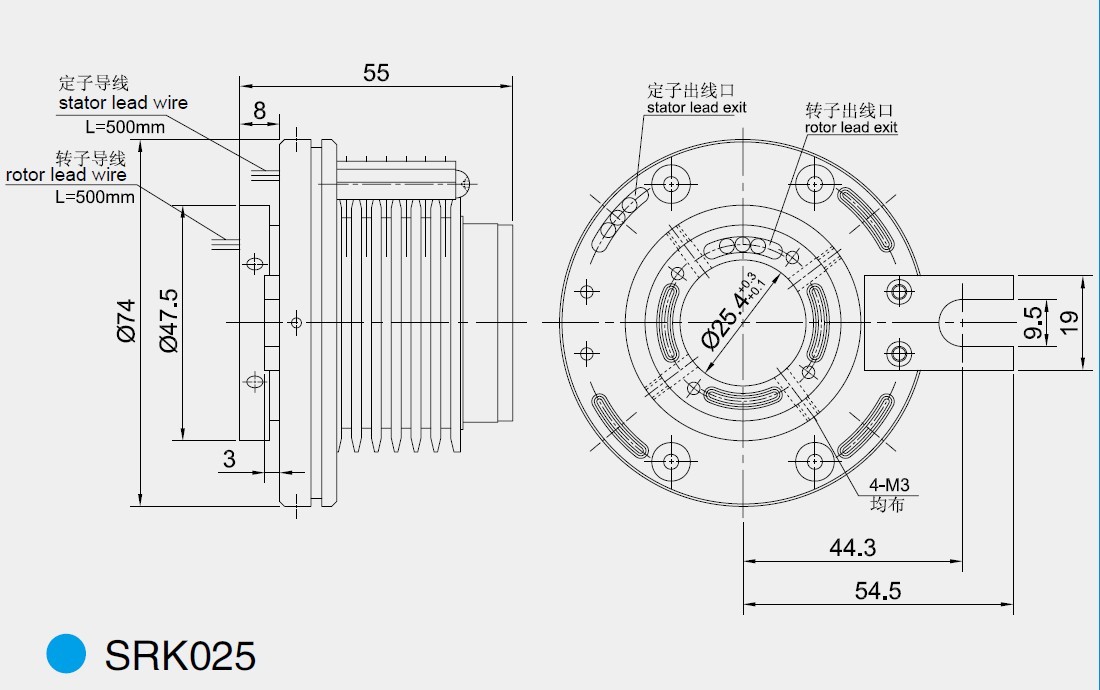

SRK025-3P |

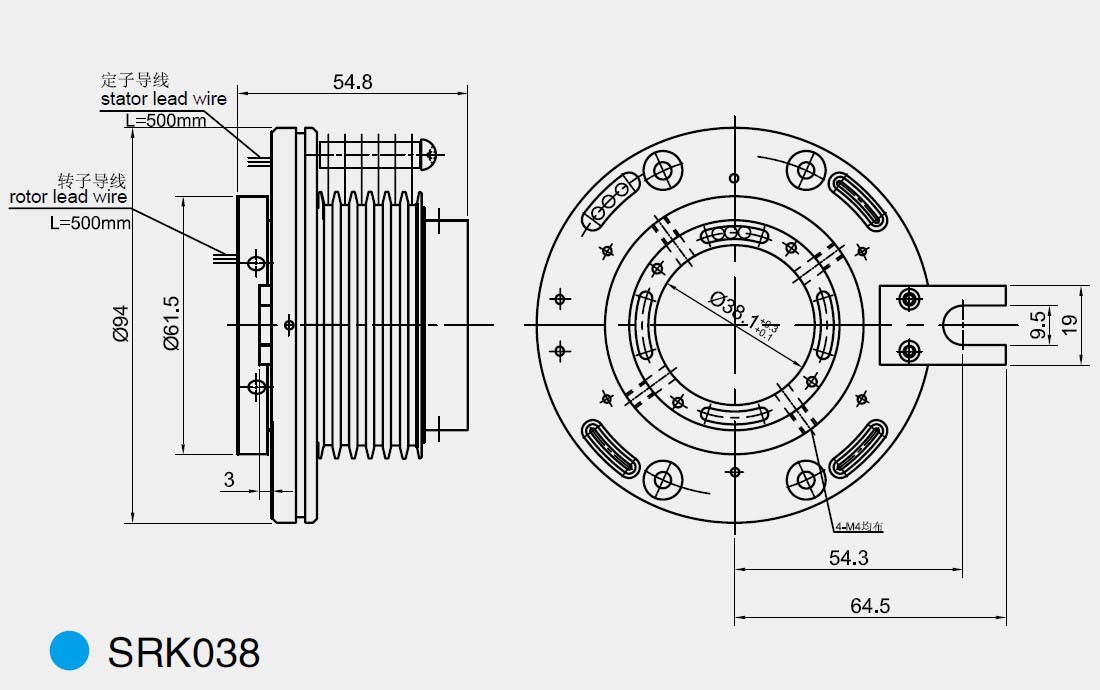

SRK038-3P |

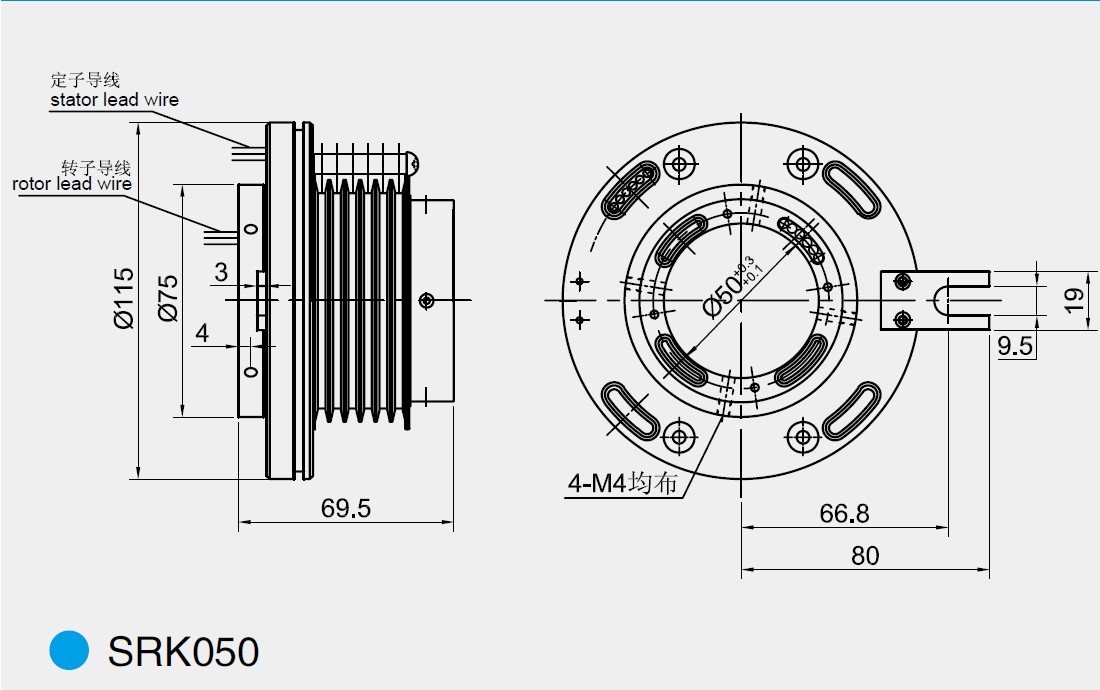

SRK050-3P |

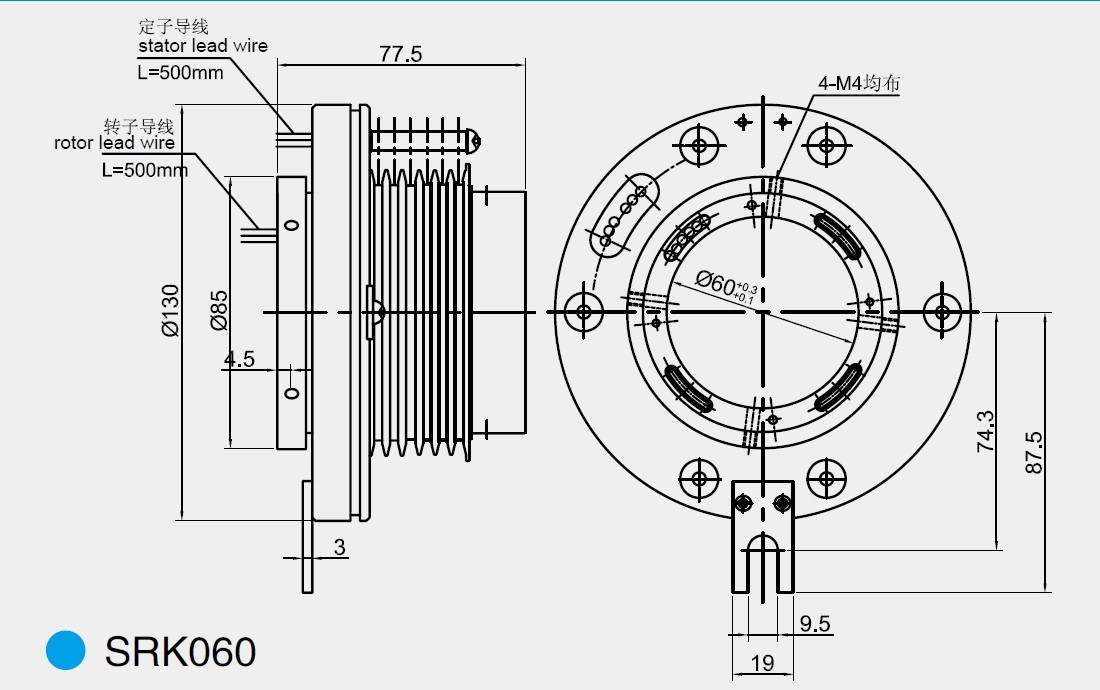

SRK060-3P |
||||||
|
額定電流 |
20A/環 |
40A/環 |
20A/環 |
40A/環 |
20A/環 |
40A/環 |
60A/環 |
20A/環 |
40A/環 |
60A/環 |
|
路 路 |
3 |
|||||||||
|
額定電壓 |
0－380VAC/ 240VDC |
|||||||||
|
導線顏色順序 |
紅、黑、白 |
|||||||||
|
導線長度 |
500mm或根據客戶要求提供 |
|||||||||
|
絕緣體強度 |
500VAC@50Hz, 60s |
|||||||||
|
絕緣電阻 |
500MΩ/500VDC |
|||||||||
|
動態電阻變化值 |
＜0.01Ω |
|||||||||
注：P代表20A/環，P1代表40A/環，P2代表60A/環
機械技術指標
|
參數 |
數值 |
|
工作速度 |
0~300rpm |
|
工作溫度 |
-40℃－+80℃ |
|
工作濕度 |
60%RH 或更高 |
|
接觸材料 |
貴金屬 |

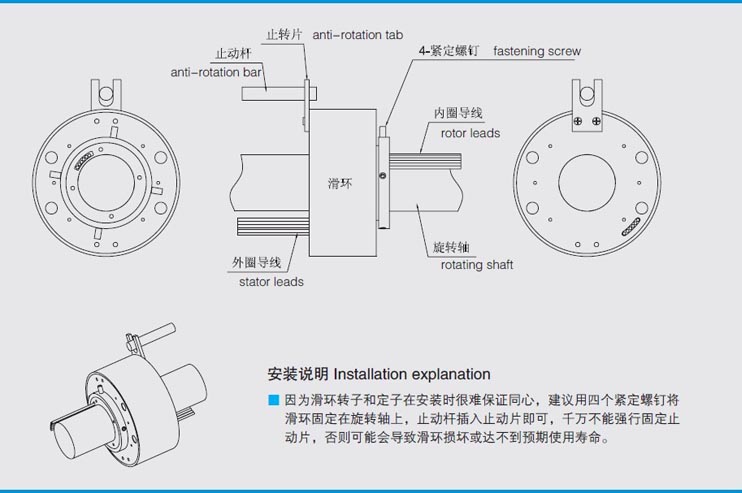

可以參照SRH過孔產品的安裝方式
注意事項 :
■ 滑環環體不得作承重用，環體導線也不得承受外部控力
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施
